Keramikfaser  Papier 9000 BL, 9000 ,  9000 F
AGT 1260°C bis 1930°C

9000 BL: AGT 1260°C ,1370°C und 1500°C
sind o h n e organische
Bindemittel !
­­­­
Papier 9000/9400/9600 - AGT 1260/1430
sowie 1600°C

Diese höchstwertigen Keramikfaser-
Papiere bestehen aus  gewaschener
AlumoSilikatFaser mit geringem
organischen Bindemittelanteil = 8%


9000ZYF - AGT 1930 °C in Platten
ist ein Papier auf Zirkonfaserbasis

Lieferformen : Rollen von 10 bis 60 Metern Länge auf Pappkern                                  Dicken 0,5 - 6,0 mm / Breiten 300 bis 1200 mm Vorteile durch gewaschene Faser:-keine Partikel, sog. "shot's" rieseln aus dem Keramikpapier

Vorteile durch gewaschene Faser:                                          -keine Partikel, sog. "shots" rieseln aus dem Keramikfaserpapier                                   -wesentlich erhöhte elektrische Durchschlagsfestigkeit gegenüber normalem Keramikfaserpapier         -sehr gute thermische Dämmung                                     -geringes Gewicht                          -chemisch inert und resistent          -sehr flexibel und gut hantierbar       -gut schneidbar und bearbeitbar

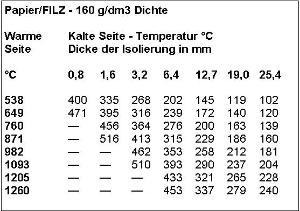

Aluminium-Oxid-Papier / Typ ASPA-2                      bindemittelfrei / AGT 1.650°C

Allgemeine Informationen:

Aluminium-oxidpapier TYP ASPA-2 ist ein leichtes, aus hochreinen Aluminiumfasern gefertigtes,  zu flexiblem Papier geformtes, bindemittelfreies feuerfestes Material.Der Werkstoff zeigt sehr geringe thermische Leitfähigkeit und wird in den unterschiedlichsten thermischen Anlagen zu Isolations-,Dichtungs- und Feuerfestauskleidungen verwendet. Er ist hergestellt aus HÖCHSTREINER ALUMINIUMOXIDFASER, die einer besonderen Behandlung unterzogen wurde. Die Bindung erfolgt ANORGANISCH-MECHANISCH. Kontinuierlicher Einsatz bis 1650°C.

Für Anwendungen in denen HÖHERE Anwendungstemperaturen benötigt werden, steht unser TYP APA2 bis 1650°C zur Verfügung.

Dichte in kg/dm3                                                       0,13 kg/dm3

Porosität in Vol.%                                                     99%

Bindemittel / anorganisch                                        SiO2

Farbe                                                                       weiß

Ausgasung in Vakuum                                              keine

Zugfestigkeit                                                            <7 lbs./inch

Druckfestigkeiten

senkrecht auf die Oberfläche                                      nn

parallel zur Oberfläche                                               nn

Ausdehnungskoeffizient                                          nn

Max. Anwendungstemperaturen

Kontinuierlich                                                          1.650°C

Kurzzeitig                                                               1.700°C

Schmelztemperatur                                               >1.700°C

Schrumpfung nach 1 Std. allseitiger                                                            Wärmebehandlung bei 1.550°C                              0 bis 0,2%

Chemische Zusammensetzung in Gew. %

ZrO2                                                                       00%

Al2O3                                                                     99%

SiO2                                                                       01%

!!!Bitte beachten Sie, dass die wärmetechnischen Berechnungen und Daten unserer Produkte labormässig ermittelt und nicht als zugesicherte Daten zu Gewährleistungszwecken zu benutzen sind!!!
